Sofort warmes Wasser
und sicherer Legionellenschutz.
Grundsätzliches zur Neuen Zirkulation
Das Besondere an der Neuen Zirkulation?
Seit über 20 Jahren steht Miller Energiesysteme für praxisnahe Trinkwasserhygiene. Die „Neue Zirkulation“ ersetzt zusätzliche Zirkulationsleitungen, nutzt die Kaltwasserleitung zur Rückführung und liefert warmes Wasser schnell – hygienisch, energie- und wassersparend. Ideal für Altbau und Neubau.
Hygiene:
Erstmalige Vermeidung von Stagnation in Warm- und Kaltwasserleitungen -> sicherer Legionellenschutz.
Wunschgemäß sofort warmes Wasser bis am Strangende.
53 % weniger Wärmeverluste als klassische Zirkulation.
Zirkulation durch Wasserzähler hindurch -> Ideal für MFH.
Problemlöser im Altbau, Frostschutz in allen Leitungen,
Verbrühschutz und automatischer Strangabgleich.
Wesentliche Merkmale:
Komfort:
Effizienz:
Flexibel:
Weiteres:

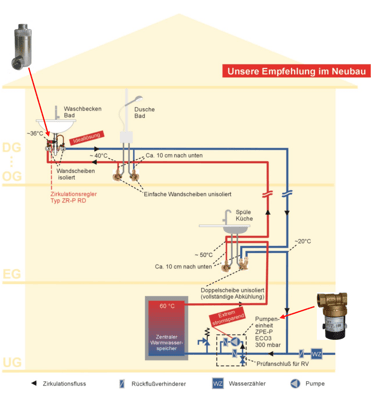

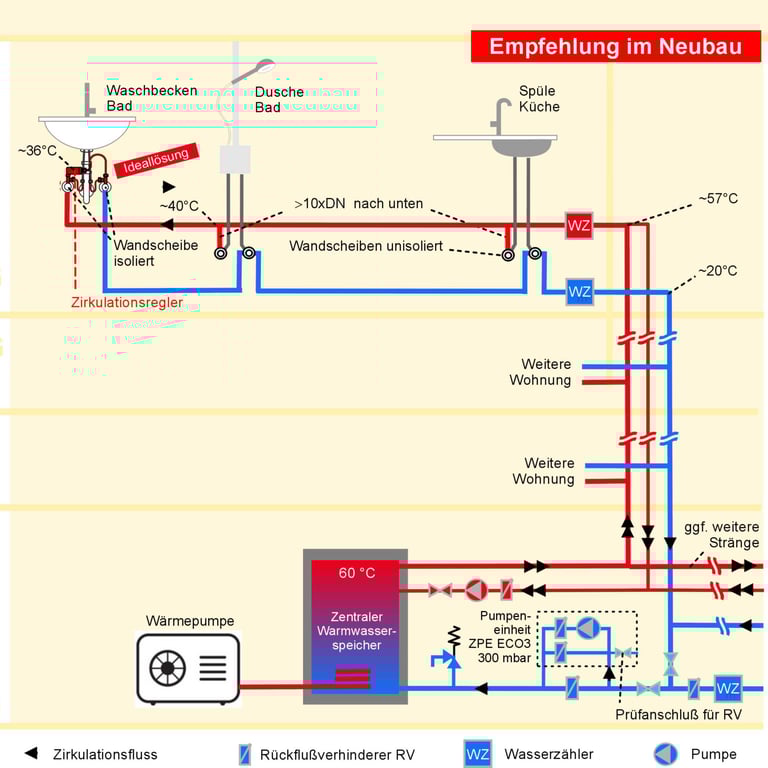

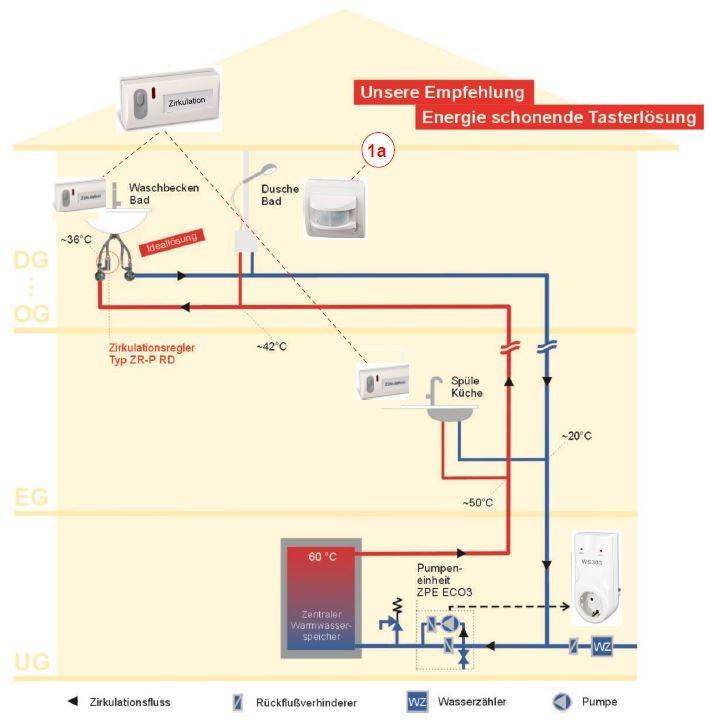

Heißes Wasser (z. B. 60 °C) kühlt in der WW-Leitung auf dem Weg zur letzten Zapfstelle am Strangende auf ca. 36 °C ab. Dieses Wasser wird dann über einen Zirkulationsregler in die Kaltwasserleitung zurückgeführt, wo die Temperatur weiter Richtung Wandtemperatur sinkt. Diese permanente, langsame Zirkulation verhindert zuverlässig Stagnation in Warm- und Kaltwasserleitungen und sorgt überall sofort für warmes Wasser, ganz ohne separate Zirkulationsleitung.
Funktion:

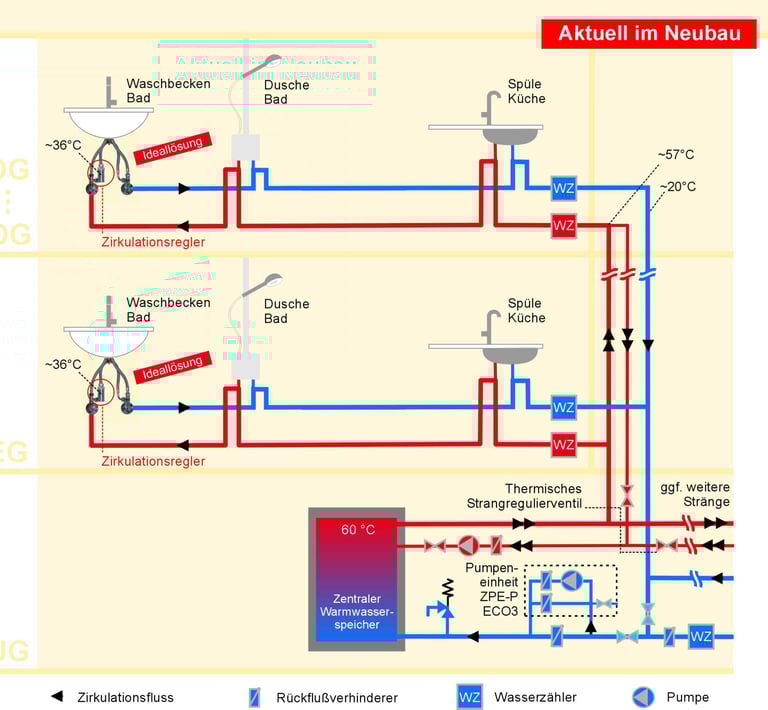

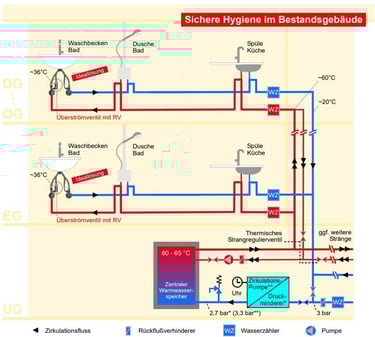

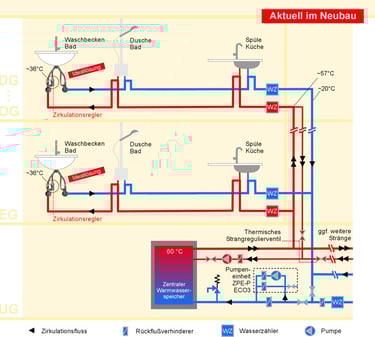

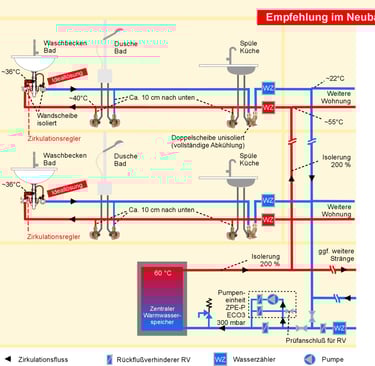

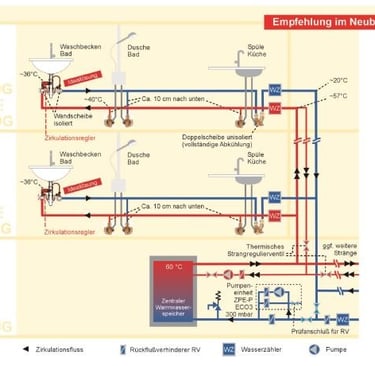

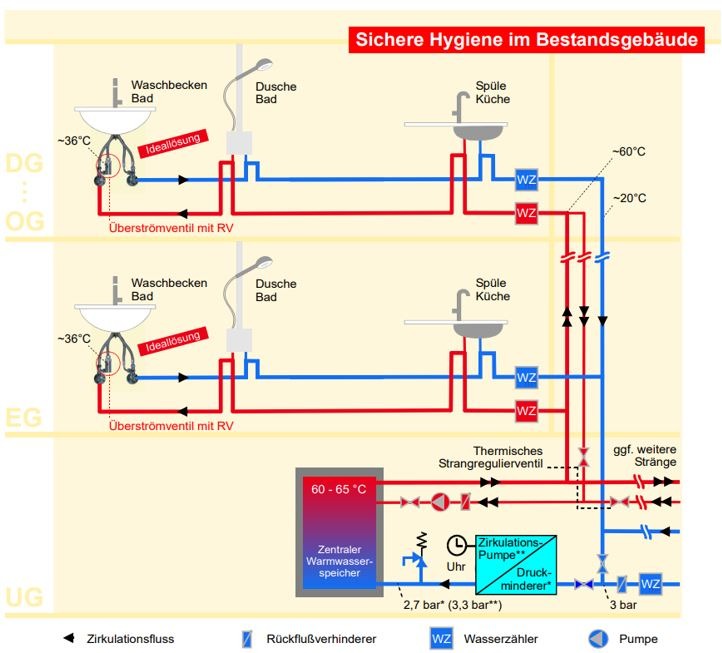

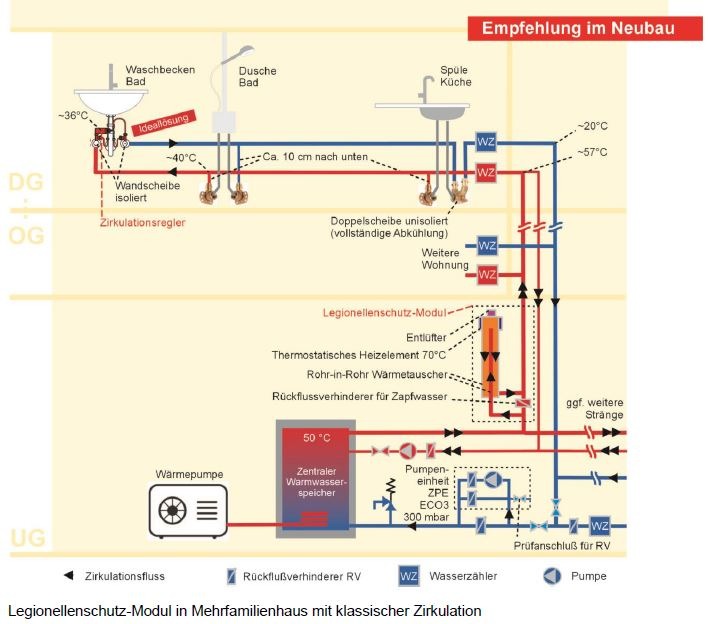

Neue Zirkulation im Mehrfamilienhaus
Klassische Zirkulation im Bereich langer Zuleitungen (Steigstrang und Keller)
Neue Zirkulation innerhalb Wohnungen nach WZ mit Durchschleifen der KW- und WW-Leitungen von unten zu den Wandscheiben.
(Wärmeeintrag in WW- und KW-Wandscheiben - Wärmeverluste)Zirkulationsantrieb mittels zweiter Pumpe in KW-Leitung
Schnell heißes oder kaltes Wasser an Küchenzapfstelle
Sofort handwarmes Wasser im Bad am Strangende
Für Steigstrang und Keller bleibt die klassische Zirkulation dort, wo lange Leitungswege bestehen. In den Wohnungen übernimmt die Neue Zirkulation ab Wohnungszähler: Warm- und Kaltwasser werden bis zu den Wandscheiben durchgeschleift und damit alle Leitungsbereiche aktiv durchströmt.
Eine zusätzliche Pumpe in der Kaltwasserleitung sorgt für den Antrieb. Ergebnis: In der Küche kommt schnell heißes oder kaltes Wasser, und im Bad am Strangende steht sofort handwarmes Wasser bereit – komfortabel und effizient.
Aspekte im Mehrfamilienhaus:
Neue Zirkulation im Mehrfamilienhaus
Keine Stagnation in Leitungen à Optimaler Legionellenschutz
Beide Wandscheiben bleiben kalt : Kein Wärmeübertrag zwischen WW- und KW-Wandscheiben sowie keine Wärmeverluste an Wandscheiben
Schnell warmes Wasser an allen Zapfstellen à Wassersparend

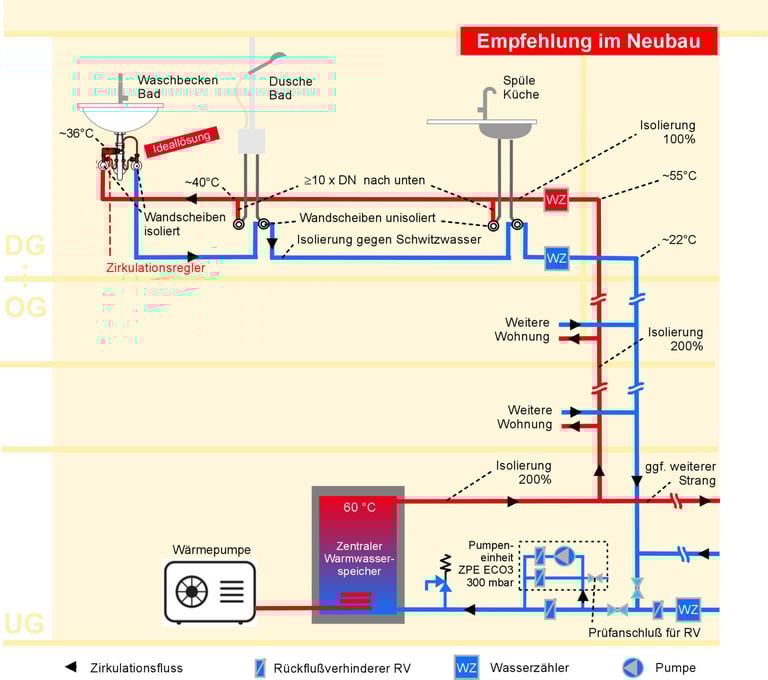

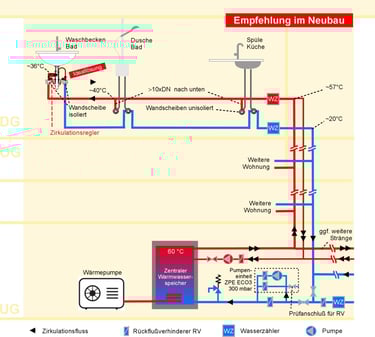

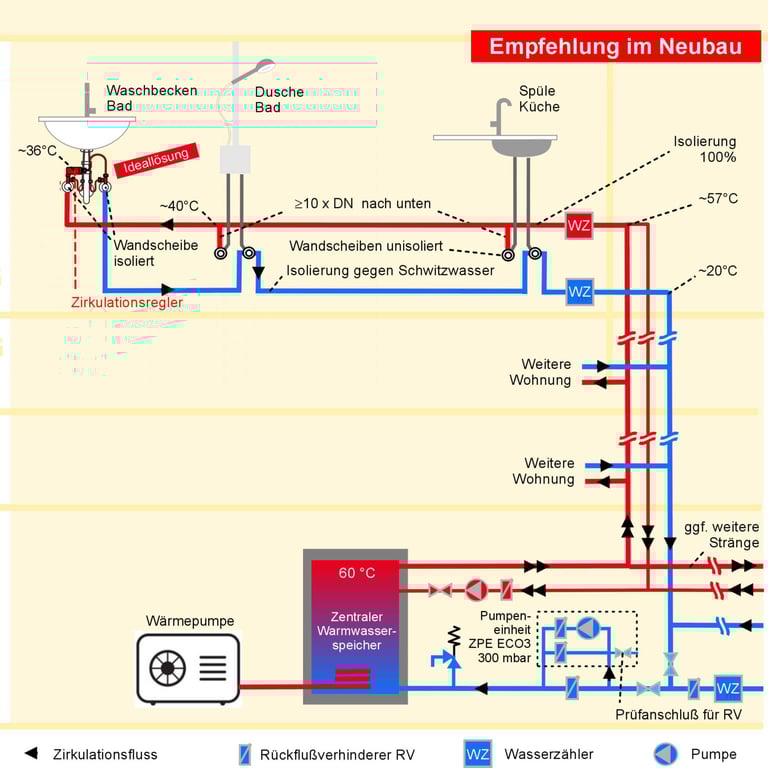

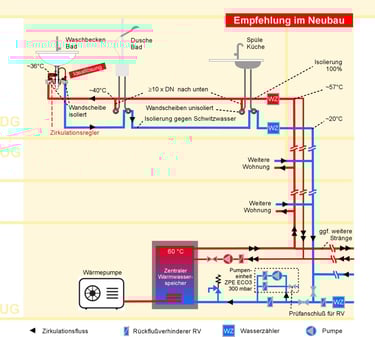

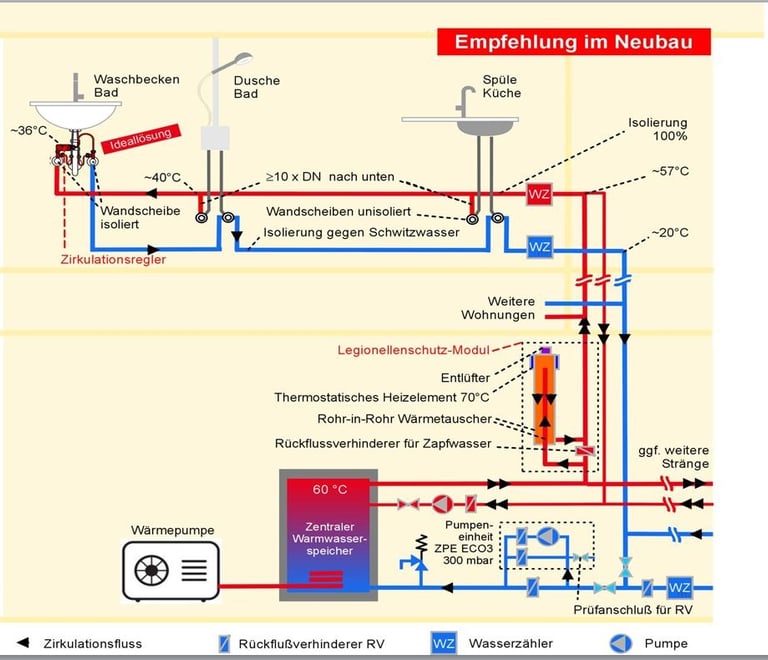

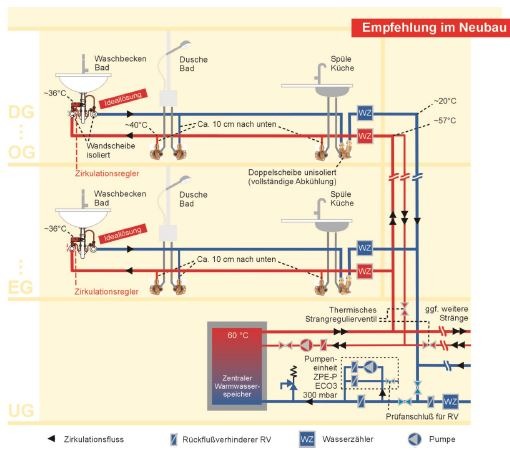

NEU - mit hygieneoptimierter Verrohrung:
Funktion:
Innerhalb Wohnungen wird eine kurze Warmwasserzuleitung von oben zur Wandscheibe geführt. Dadurch entsteht ein kurzer hygienisch optimierter Wärmeübergang der Abkühlstrecke, wobei das Schichtungsverhalten des Wassers genutzt wird à Wandscheiben bleiben kalt
Kaltwasserleitungen werden von unten verlegt und nur gegen Schwitzwasserbildung isoliert
Zirkulationsregler wird am Strangende platziert
Die Folgen:
Bedeutung der hygieneoptimierten Verrohrung
Gefährdung durch Legionellen
In mehr als jeder dritten Trinkwasseranlage in Deutschland sind derzeit Legionellen nachgewiesen*
Jede zehnte Anlage zeigt eine unzulässig hohe Legionellen-Konzentration*
Geschätzte Legionellen Erkrankungen reichen von
ca. 15.000 bis 30.000 pro Jahr (CAPNETZ) sowie
ca. 1.500 bis etwa 4.500 Todesfälle
Häufigkeit des Auftretens:
Besondere Gefährdung:
Hotels, Ferienwohnungen, Krankenhäuser, Büros, Mehrfamilienhäuser, Sportanlagen
Spülmaschinen mit unregelmäßiger Nutzung unter 65 °C durch massiven Wasserdampf beim Türöffnen
Quelle: *Auswertung von 57.000 Proben im Bundesgebiet durch ista-Labor
Zirkulation neu gedacht – ohne zusätzliche Leitung
Diese Zirkulationslösung kommt vollständig ohne klassische Zirkulationsleitung aus und erreicht dadurch eine hohe Energieeffizienz. Wärmeverluste werden zweifach reduziert: durch den Wegfall der Drittleitung sowie durch eine verbesserte Dämmung der verbleibenden Leitungen.
Gleichzeitig sinken die Installationskosten, da weniger Rohrleitungen, Armaturen und Montageaufwand erforderlich sind. Das macht die Lösung wirtschaftlich, effizient und nachhaltig.
Keine klassische Zirkulationsleitung nötig
Deutlich reduzierte Wärmeverluste
Extra starke Dämmung der Steigleitungen
Stabile Temperaturen im Steigstrang
Weniger Schachtaufheizung
Geringere Installationskosten (weniger Material & Montage)
Energie sparen, Kosten senken - ohne Drittleitung

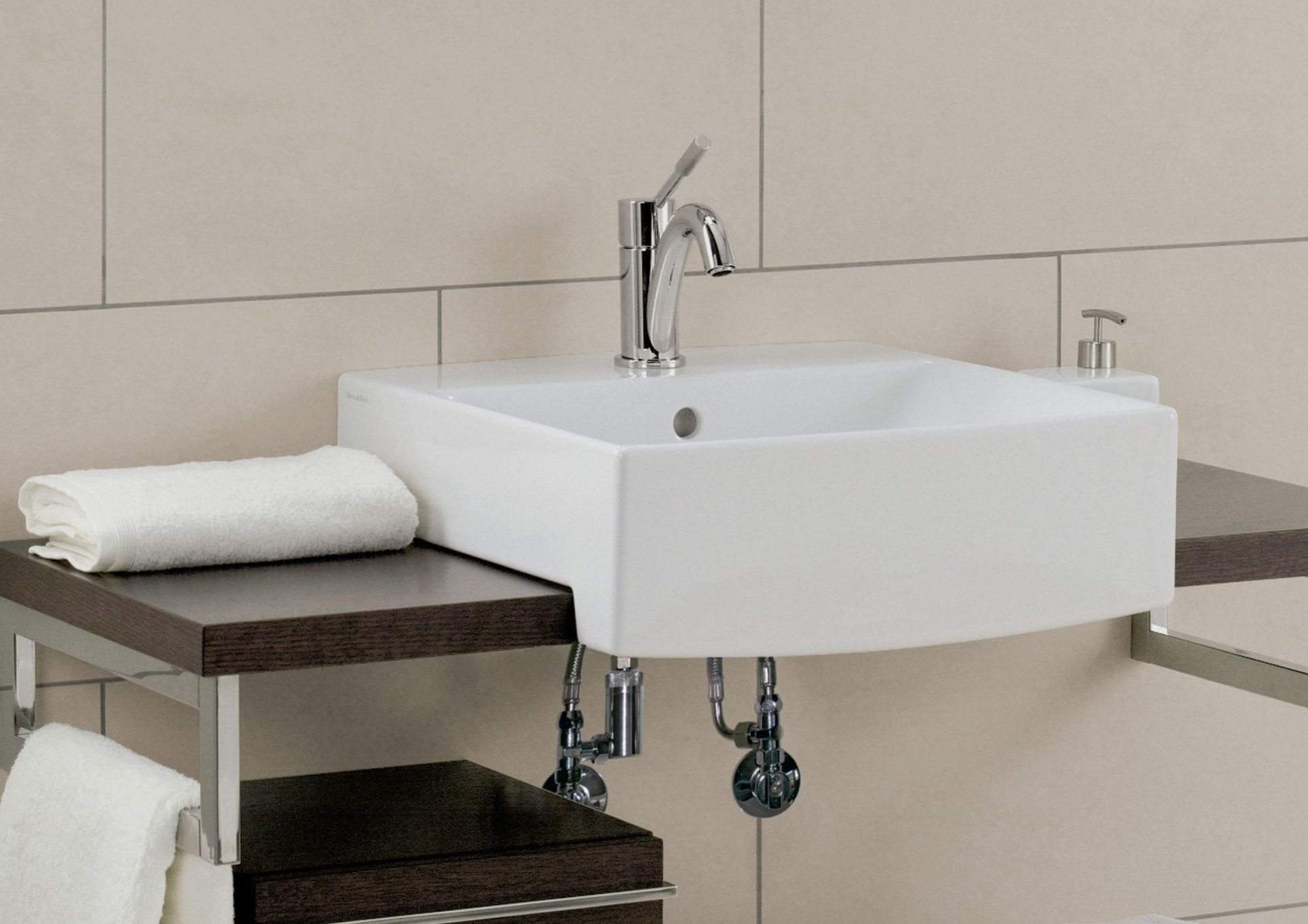

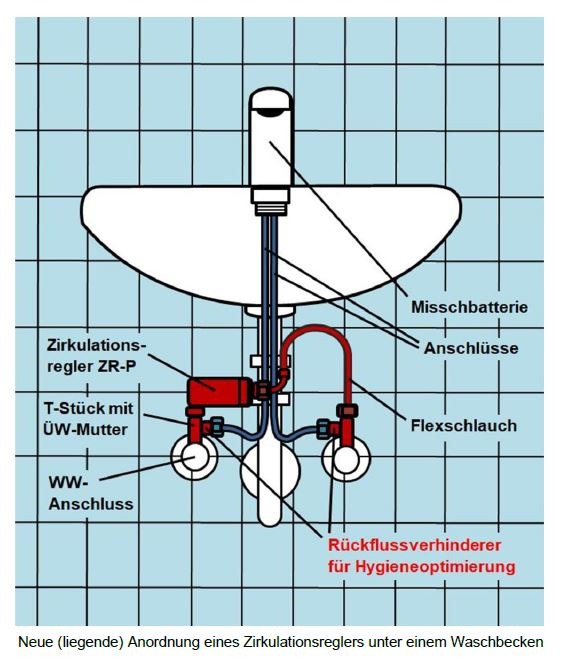

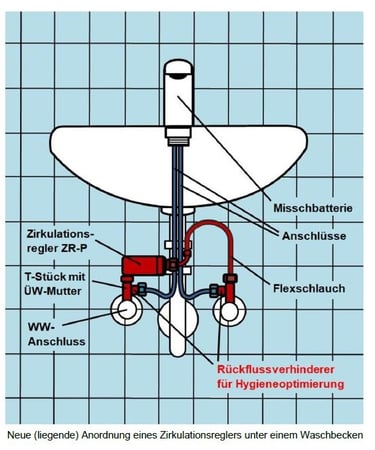

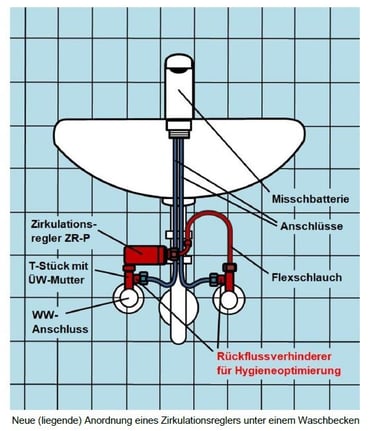

Hygieneoptimierter Einbau des Zirkulationsreglers
Die Zuleitungen zur Mischbatterie werden am seitlichen Ausgang der T-Stücke angebunden und mit einem Rückflussverhinderer versehen.
Damit wird eine Rohr-in-Rohr Zirkulation zur Mischbatterie verhindert.
Besonderheit dieser Montageart
Optimaler Legionellenschutz in allen Bereichen der Zapfstelle durch Wasseraustausch in Zirkulationsregler, Flexschlauch und T-Stücken.
Minimaler Wärmeverlust durch isolierte Wandscheiben.
